Сварные теплообменники HYBRID
Сварные теплообменники применяются в условиях высоких температур и давлений, на большие единичные тепловые мощности 10-100 МВт и более, часто используется в качестве паровых конденсаторов, для нагрева-охлаждения агрессивных сред в тех случаях, когда использование резиновых уплотнений не рекомендуется.
Hybrid — полностью сварной теплообменник без уплотнений, состоящий из сварного пакета пластин и прочного корпуса.
Материал пластин: сталь 316L, 316Ti, SMO254, C276.
Материал корпуса: углеродистая сталь и другие поддающиеся сварке материалы.
Мин./Макс. расчетная температура: -30 °С/+350 °С ,
Максимальное расчетное давление до 45 бар.
Теплообменники Нybrid подразделяются на полностью сварные теплообменники стандартного ряда и теплообменники индивидуального технологического исполнения.
Ряд нестандартных сварных - Площадь поверхности теплопередачи до 8000 м2 - Рабочее давление до 40 бар - Рабочая температура до 350 °С (выше расчетных условиях по запросу) - Вес до 103 т |
Стандартные сварные пластинчатые - Площадь поверхности теплопередачи 6–436 м2 - Рабочее давление до 32 бар - Рабочая температура до 350 °С - Вес до 20 т |

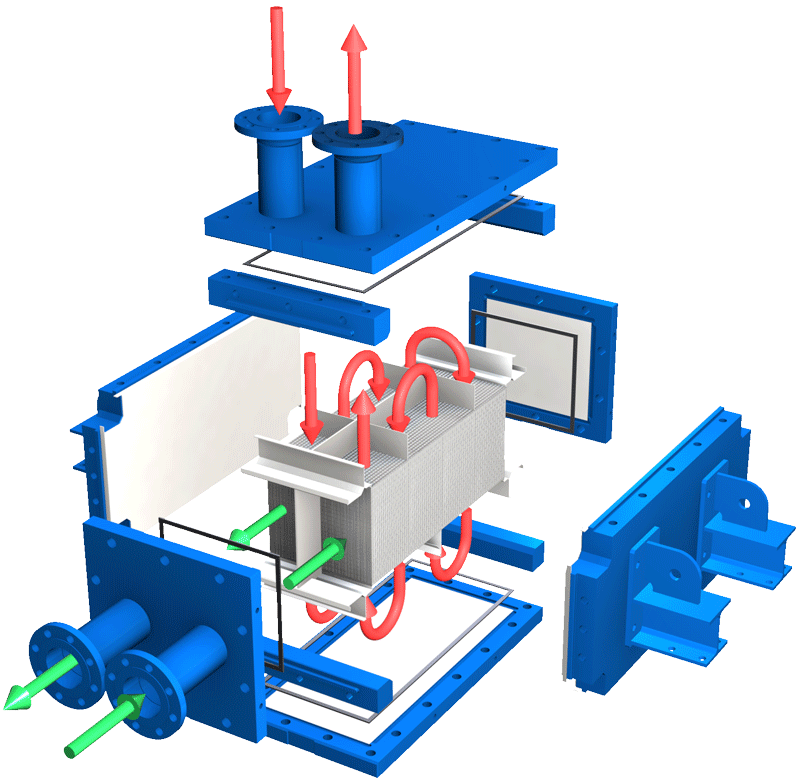

Конструкция сварного теплообменника
Теплопередающая поверхность
Поперечное сечение трубчатых каналов в сварном теплообменнике.
Пакет пластин в корпусе гибридного теплообменника.
Пример реализованного проекта "Теплотекс":
Адлерская ТЭЦ (паро-водяной подогреватель сетевой воды)
